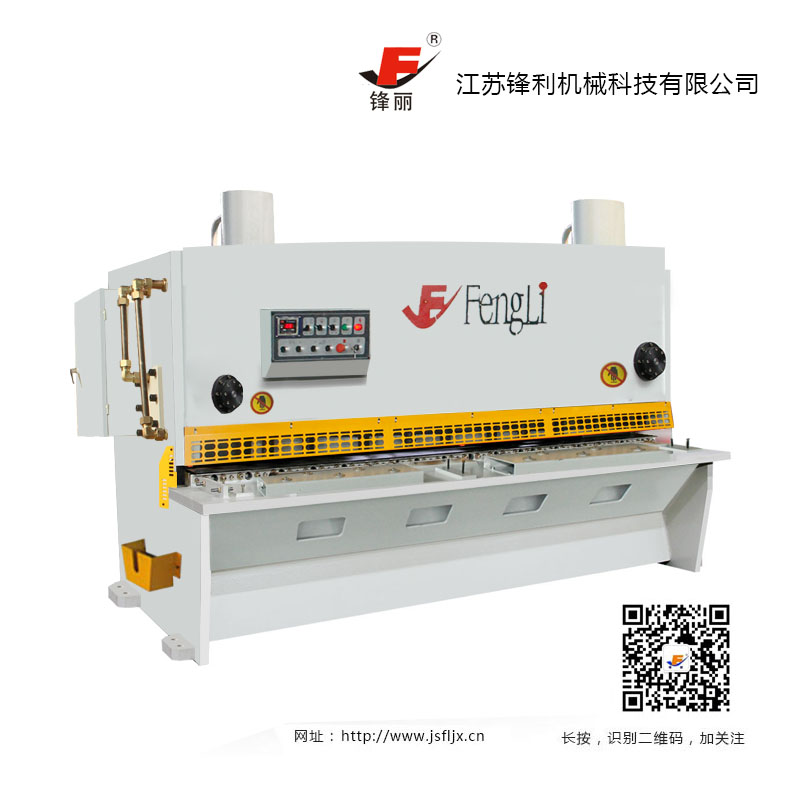

数不锈钢剪板机电气系统简介
发布者:锋利机械 发布时间:2020年3月5日

数控剪板机电气控制电路主要包括驱动电路、位置反馈电路、电源及保护电路、开关信号连接电路、辅助功能控制电路等。数控剪板机的主要故障是电气系统的故障,电气系统故障又以剪板机本体上的低压电器故障为主。绝大部分数控系统搜是有诊断程序的,所谓诊断程序就是对数控系统本身进行状态或故障检测的软件,但数控系统发生故障时,可利用该程序诊断出引起故障的原因、故障源所在范围或具体位置。
数控剪板机对电气系统的基本要求
1.高可靠性
数控剪板机在自动或半自动条件下工作,尤其在柔性制造系统中的数控剪板机,可在24小时运转中实现无人管理,这就要求剪板机具有高的可靠性。为此,要提高数控装置及剪板机机构的可靠性。数控剪板机是长时间连续运转的设备,本身要具有高可靠性。
2..紧跟新技术的发展
在保证可靠性的基础上,电气系统还要具有先进性,如新数控系统的使用、新润滑系统的使用等。
3.稳定性
要在电气系统中采取一系列技术措施,如增加稳压电源等,使其适应较广泛的环境条件,使其能适应交流供电系统电压的波动;电源模块的电抗器和滤波器,能对电网系统内的噪声干扰有一定的抑制作用;同时还应符合电磁兼容的国家标准要求,系统内部既不相互干扰,还能抵抗外部干扰,也不向外部辐射破坏性干扰等。


4.安全性
电气系统的故障连锁要有效;电气装置的绝缘要保证完好,防护要齐全,接地要牢靠,以使操作人员的安全有保证;电气部件的防护外壳要具有防尘、防水、防油污的功能;电柜的封闭性要好,能防止外部的切削液溅入电柜内部,防止切屑、导电尘埃的进入;电柜内的所有元件在正常供电电压下工作时不应出现被击穿的现象;经常移动的电缆要走拖链,防止缆线磨断或短路而造成系统故障;每台剪板机电柜都配备空调,抑制内部部件异常温升,以控制电柜内的温度;要有防触电、防碰伤设施。
5.方便的可维护性
易损部件要便于更换或替换。维护的主要内容是保持数控系统表面的清洁;检查数控系统的环境温湿度等。
6.良好的控制特性
所有被控制的电动机起动要平稳、响应快速、特性硬、无冲击、元震动、无振荡、无异常数控剪板机电气检修噪声、无异常温升。
7.运行状态明显的信息显示
电气系统要用指示灯做操作显示,如三色灯有状态指示、故障指示,和运行指示。可以明确的表明剪板机的运行状态。
8.操作的宜人性
电气系统要体现人性化设计,如剪板机操作站应与人体平均高度、距离相适应,体现操作方便、舒适、便于观察的特点。数控剪板机有急停按钮数个,及操作站、手轮、电柜门等,保证紧急情况下的快速停止剪板机运动;剪板机和电柜颜色不仅要符合标准,还要美观、明显。
数控剪板机一般包括三大部分:剪板机系统、电气控制系统和辅助支持系统。剪板机系统是数控剪板机的基体,包括床身、主轴变速装置、换刀装置、进给传动装置及工件固定装置等。电气控制系统包括电气控制、可编程控制((PLC)、数控装置、操作部件、伺服驱动系统和测量系统。辅助支持系统主要由液压系统、润滑系统、工具系统、排屑器系统及冷却系统组成。数控系统是数控剪板机的核心,它决定了数控剪板机的加工性能和功能,由数控装置、伺服驱动系统、测量系统,可编程控制器和操作部件组成。
