※ FLV开槽机机座、 横梁均采用框架结构设计,工作台面使用60mmQ345低 合金高强度结构钢,框架采用Q235钢板,机床整体刚性好,坚固耐用。床身采用天然气回火,消除焊接应力减少设备变形。通过喷砂处理保证漆面涂装效果优秀。

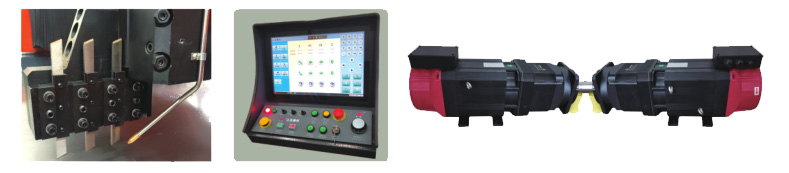

※ FLV开槽机采用精密铜齿轮及斜齿条传动,辅以台湾上银滚柱重载直线导轨,移动速度可变频调整,切削过程平稳高效。采用双伺服电机,双驱动为主动力,提高机器的稳定性和速度。
※ FLV开槽机的刀架移送装置使用了SFSR静音滚珠丝杠和QH静音导轨保证精度高。
※ FLV开槽机加工件采用液压夹紧系统固定,开槽速度快并保证强力夹紧。液压系统增设蓄能器补偿和溢流阀,电机间隙式工作,节约能源,液压系统安全。FLV开槽机使用四个刀加工“V”槽,因此切削量分配均匀,减少加工件的变形。并且选配微量冷却系统,延长刀具的使用寿命,降低生产费用。FLV开槽机纵向和横向均可加工,并且具备一个工艺实现板材的“正反面”加工功能。
※ 使用本开槽机只用输入键盘和加工程序即可完成。根据操作人员和材质的不同,可用旋钮调整加工速度,便于操作人员操作。可通过显
示屏可了解加工中的工序情况。采用感应器保证操作人员的安全。设备发生异常时显示屏上出现报警信息容易维修。
※ 使用本开槽机加工时只在加工件的投放和取出时需要人力,因此可节省人工。
※ FLV开槽机台面具有自修复功能,在使用过程中,客户可以根据自身要求自创台面,保证加工精度。
机床型号 |
开槽板料Y轴 最大宽度 |
开槽板料X轴 最大长度 |
开槽板料最大高度 (不锈钢/板料平面度) |
开槽板料 最小厚度 |
V型槽距边 最小距离 |
X轴切削速度 |
Y轴刀架左右移动 分辨率(mm) |
Y/Z轴移动速度 m/min(max) |
Z轴刀架上下移动 分辨率(mm) |
Z轴刀架上下 最大距离(mm) |
主电机功率 (KW) |
气动系统 工作压力 |
机床尺寸 |
||
长 |
宽 |
高 |
|||||||||||||
1250x3200 |
1250 |
3200 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
5200 |
2300 |
1600 |
1250x4000 |
1250 |
4000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2300 |
1600 |
1250x5000 |
1250 |
5000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
7000 |
2300 |
1600 |
1250x6000 |
1250 |
6000 |
<4 |
0.6 |
8 |
0-80 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2300 |
1600 |
1500x4000 |
1500 |
4000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2480 |
1600 |
1500x5000 |
1500 |
5000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
1500x6000 |
1500 |
6000 |
<4 |
0.6 |
8 |
0-70 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
单伺服驱动 |
|
|
|
|
1.5mm以下 |
|
|
|
|
|
|
|
|
|
|
1250x3200 |
1250 |
3200 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
5200 |
2300 |
1600 |
1250x4000 |
1250 |
4000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2300 |
1600 |
1250x5000 |
1250 |
5000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
7000 |
2300 |
1600 |
1250x6000 |
1250 |
6000 |
<5 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2300 |
1600 |
1500x4000 |
1500 |
4000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
6000 |
2480 |
1600 |
1500x5000 |
1500 |
5000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
1500x6000 |
1500 |
6000 |
<5 |
0.6 |
6 |
0-100 |
±0.01 |
0-20 |
±0.01 |
50 |
5.5 |
6——8 |
8000 |
2480 |
1600 |
双伺服驱动 |
|
|
|
|
1.5mm以下 |
|
|
|
|
|
|
|
|
|
|
1250x3200 |
1250 |
3200 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
5200 |
2300 |
1600 |
1250x4000 |
1250 |
4000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
6000 |
2300 |
1600 |
1250x5000 |
1250 |
5000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
7000 |
2300 |
1600 |
1250x6000 |
1250 |
6000 |
<6 |
0.6 |
6 |
0-120 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2300 |
1600 |
1500x4000 |
1500 |
4000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
6000 |
2480 |
1600 |
1500x5000 |
1500 |
5000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2480 |
1600 |
1500x6000 |
1500 |
6000 |
<6 |
0.6 |
6 |
0-110 |
±0.01 |
0-20 |
±0.01 |
50 |
3x2 |
6——8 |
8000 |
2480 |
1600 |
产品不断改进中,以双方约定的技术方案为准,不另行通知!
