钣金折弯加工中怎么测量钣金折弯扣除
发布者:锋利机械 发布时间:2021年7月19日

板厚1.2一道弯扣除2mm板厚1.5一道弯扣除2.36mm板厚2.0一道弯扣除3.35mm板厚2.5一道弯扣除4.2m精度要求不高时就按这种方法去皮.把需要折弯零件的外部成型尺寸全加起来,多少个弯(90度)就减系数的多少个倍数.精度要求高时就得实际求这个系数,因为现在板材多数都是下差,不同折弯机的下模V型开口尺寸也不同,求系数的方法是, 200宽板材,每种厚度找一块,在上面折10道弯,测量一下每道弯的尺寸,所有的尺寸加起来,与200mm的差值除以10就是一道弯的系数。

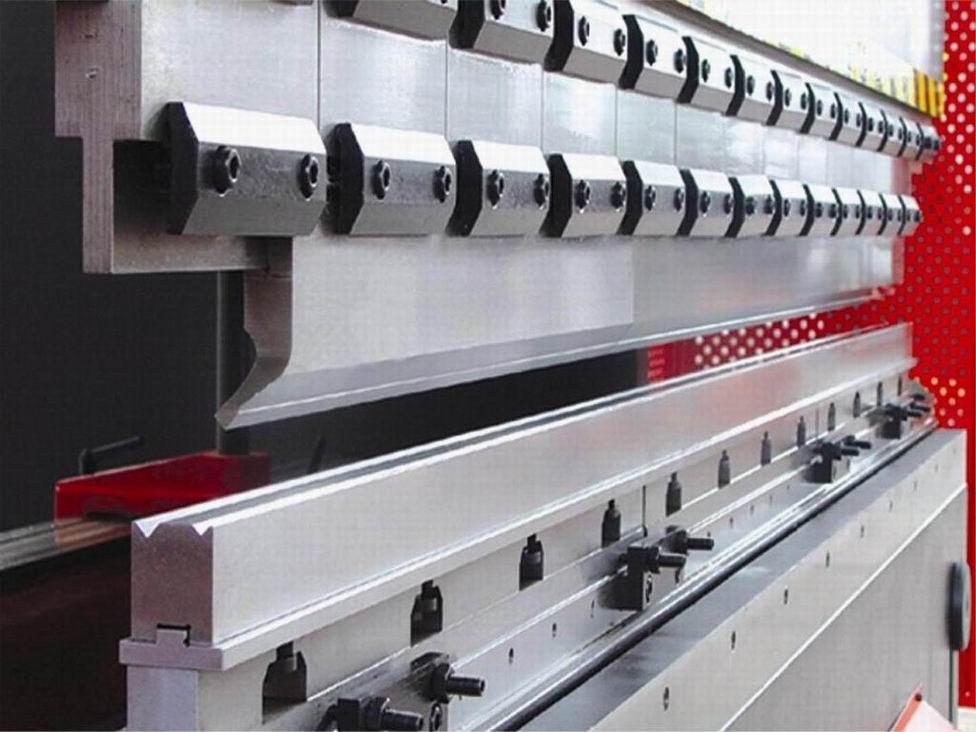

每次折出都比实际尺寸大几毫米,用尺子量后档料和模具的距离是对的,原因分析:  板材折弯实际上是一个拉伸过程,板材折弯后外壁实际上就加长了,这样就出现了折弯系数。比如说,0.8毫米厚铁板折弯扣除是1.5,比如展开长度是100毫米的冷轧板,0.8毫米厚,折弯20,另一个弯折出来实际上是81.5。折弯扣除是试出来的,折弯系数根据折弯机上模与下模不同而有所不同。 定尺方法;先量底模槽口中心到前面尺寸减去系数的一半,此为归零尺寸。用这个归零尺寸加上你要折弯的尺寸,这个后尺就定好了。试折弯系数的方法,先裁一块制定厚度的料,100mm宽,折弯40,。用卡尺量两个弯,两个弯的尺寸加在一起减去100mm的得数就是此种板材的折弯扣除。另外注意折多厚的料用多大的底槽一定清楚。
